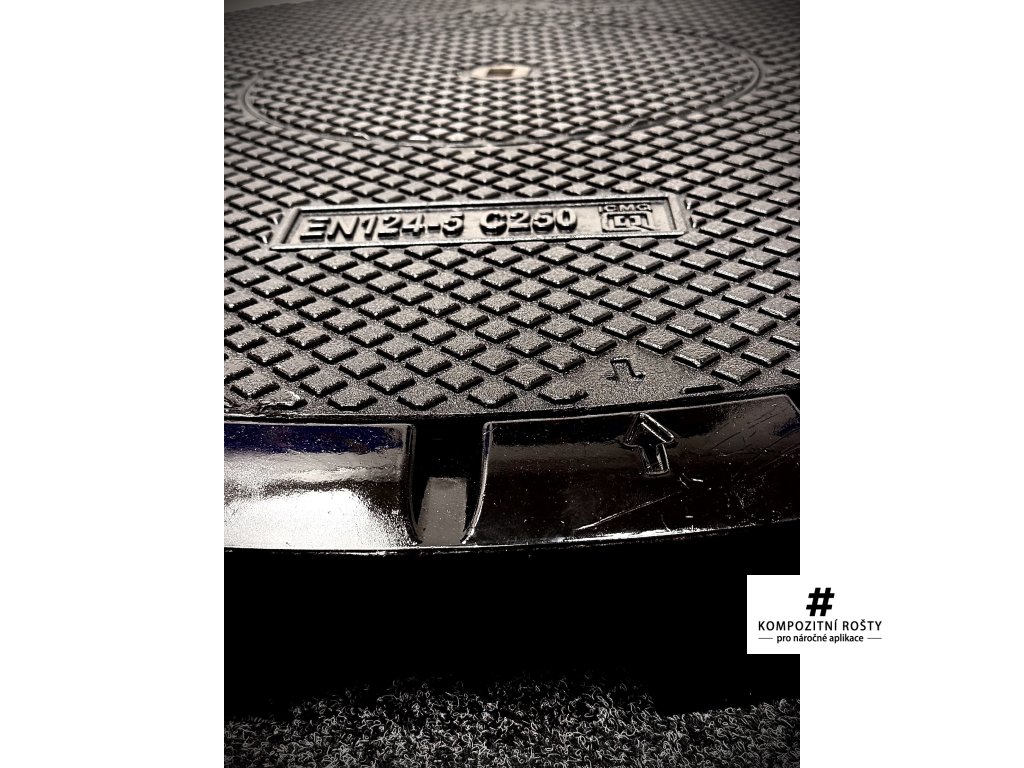

Kompozitní poklop JS 908mm třída zatížení C250

Detailní popis produktu

Kompozitní poklop JS 908 mm třída zatížení C250

určený pro čerpací stanice a nádrže

Tvar kompozitního poklopu:
kruhový

Rozměr kompozitního víka:
D - 1070 mm, h - výška víka 79 mm

Rozměr kompozitního rámu:
C/O - světlost rámu JS - 908 mm
F - venkovní rozměr  - 1189 mm

Celková výška poklopu s rámem:
H - 100 mm

Třída zatížení kompozitního poklopu:
C250 (25t)

Tento typ kompozitního poklopu je vhodný k umístnění do příkopů u silnic sahající maximálně do 0,5 m na jízdních pruzích a do 0,2 m na chodnících - krajnice a parkoviště pro těžká vozidla (mezní zatížení >250 kN)

Hmotnost kompozitního víka:
87,5 kg

Hmotnost kompozitního rámu:
38 kg

Celková hmotnost kompozitního poklopu s rámem:
125,5 kg

U kompozitního poklopu je NORMA:
ČSN EN 124-5:2015

Výrobní technologie kompozitních poklopů:
SMC kompresní vstřikování s prepregy

Povrchová úprava kompozitního poklopu:
rám 14x14 s úpravou T01

Barva kompozitního poklopu i rámu:
černá RAL 9011

Manipulace s poklopem:
zvedá se za pomocí klíče typ 7

Uzamykatelný :
otočný zámek - klíč typ 3

Těsnění:
ano

Manipulace s poklopem:
kovová vložka s drážkovaným otvorem - klíč typ 7 - varianta se zvedacím zařízením typ 6

Kompozitní poklop slouží pro zakrytí čerpacích nádrží. Inspekční víčko slouží ke komfortnějšímu doplňovaní paliva do nádrží.

Konstrukční zásady, typové zkoušky, značení, kontrola kvality dle normy UNI EN 124-5:2015 – certifikát č. P187 vydaný ICMQ.

Referenční norma (EN 124-5), identifikace výrobce a značka kvality vydaná mezinárodně uznávaným certifikačním orgánem; označení udávající třídu odolnosti.

Výrobní proces a materiál u kompozitních poklopů:
v souladu s požadavky normy EN 124-5:2015 je výrobní proces poklopů šachet třídy C2 („Kompozitní materiály C2“, bod 4.2 Typ kompozitních materiálů). Jedná se o proces lisování v uzavřené formě za řízené teploty (SMC) s použitím termosetových pryskyřic (polyesterové pryskyřice), skleněných vláken a různých přísad.
