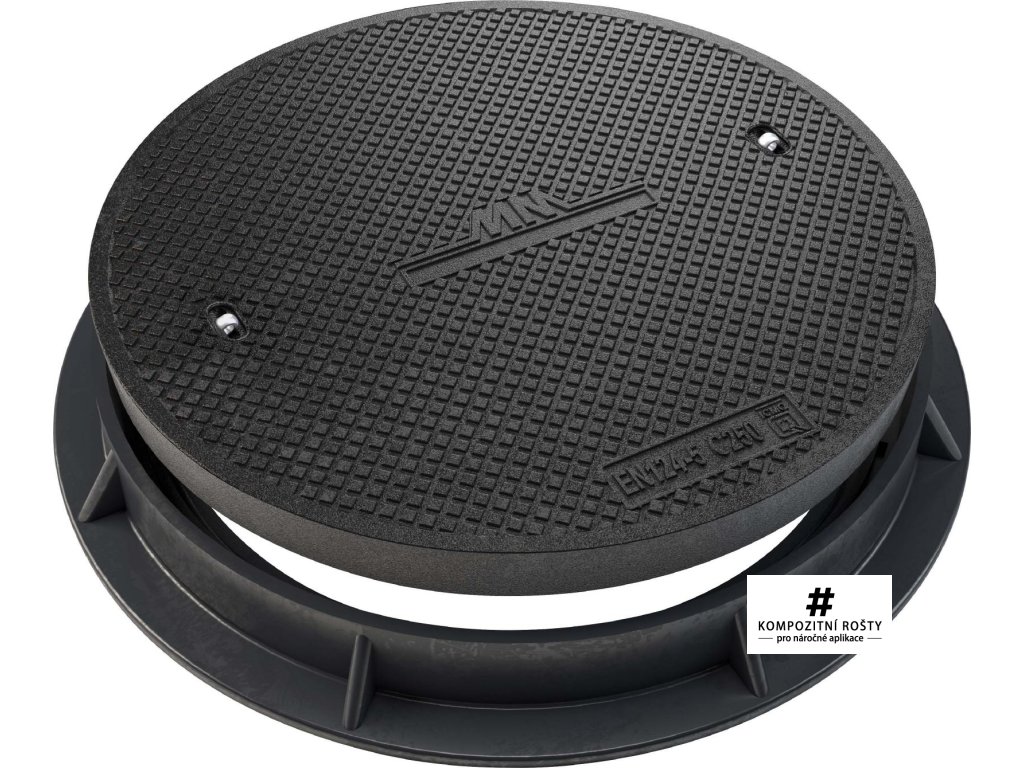

Kompozitní poklop JS 790mm třída zatížení C250

Detailní popis produktu

Kompozitní poklop JS 790 mm třída zatížení C250

Tvar kompozitního poklopu:
kruhový

Rozměr kompozitního víka:
D - 900 mm, h - výška víka 70 mm

Rozměr kompozitního rámu:
C/O - světlost rámu JS - 790 mm
F - venkovní rozměr  - 1065 mm

Celková výška poklopu s rámem:
H - 113 mm

Třída zatížení kompozitního poklopu:
C250 (25t)

Tento typ kompozitního poklopu je vhodný k umístnění do příkopů u silnic sahající maximálně do 0,5 m na jízdních pruzích a do 0,2 m na chodnících - krajnice a parkoviště pro těžká vozidla (mezní zatížení >250 kN)

Hmotnost kompozitního víka:
61,2 kg

Hmotnost kompozitního rámu:
24,8 kg

Celková hmotnost kompozitního poklopu s rámem:
86 kg

U kompozitního poklopu je NORMA:
ČSN EN 124-5:2015

Výrobní technologie:
SMC kompresní vstřikování s prepregy

Povrchová úprava kompozitního poklopu:
rám 14x14 s úpravou T01

Barva kompozitního poklopu i rámu:
černá RAL 9011

Manipulace s poklopem:

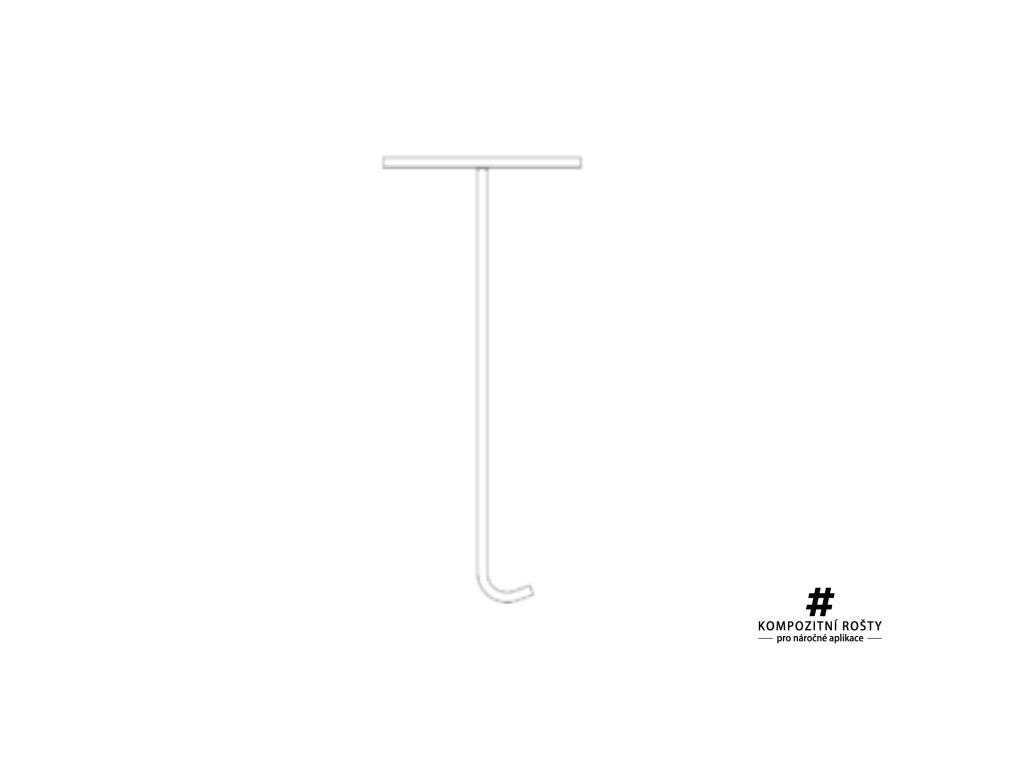

zvedá se za pomocí klíče typ 2

Uzamykatelný :
1x šrouby TCE

Těsnění:
ano EPDM

Zvedání:
2x šroub s okem, 2x podložka, 2x šestihranná matice

Manipulace s poklopem:
zvedá se za pomocí klíče typ 2

Kompozitní poklop slouží pro uzavírání a vyklenutí dopravních ploch používaných chodci a vozidly.

Konstrukční zásady, typové zkoušky, značení, kontrola kvality dle normy UNI EN 124-5:2015 – certifikát č. P187 vydaný ICMQ.

Referenční norma (EN 124-5), identifikace výrobce a značka kvality vydaná mezinárodně uznávaným certifikačním orgánem; označení udávající třídu odolnosti.

Výrobní proces a materiál u kompozitních poklopů:
v souladu s požadavky normy EN 124-5:2015 je výrobní proces poklopů šachet třídy C2 („Kompozitní materiály C2“, bod 4.2 Typ kompozitních materiálů). Jedná se o proces lisování v uzavřené formě za řízené teploty (SMC) s použitím termosetových pryskyřic (polyesterové pryskyřice), skleněných vláken a různých přísad.
