Kompozitní poklop JS 902x602mm třída zatížení D400

Detailní popis produktu

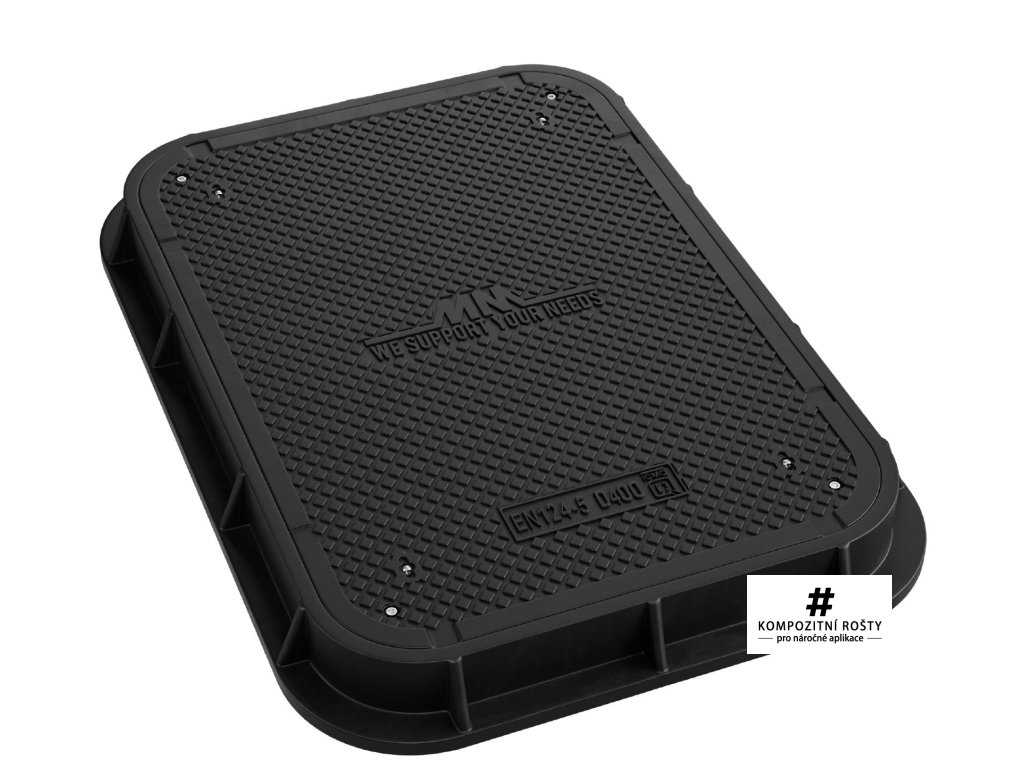

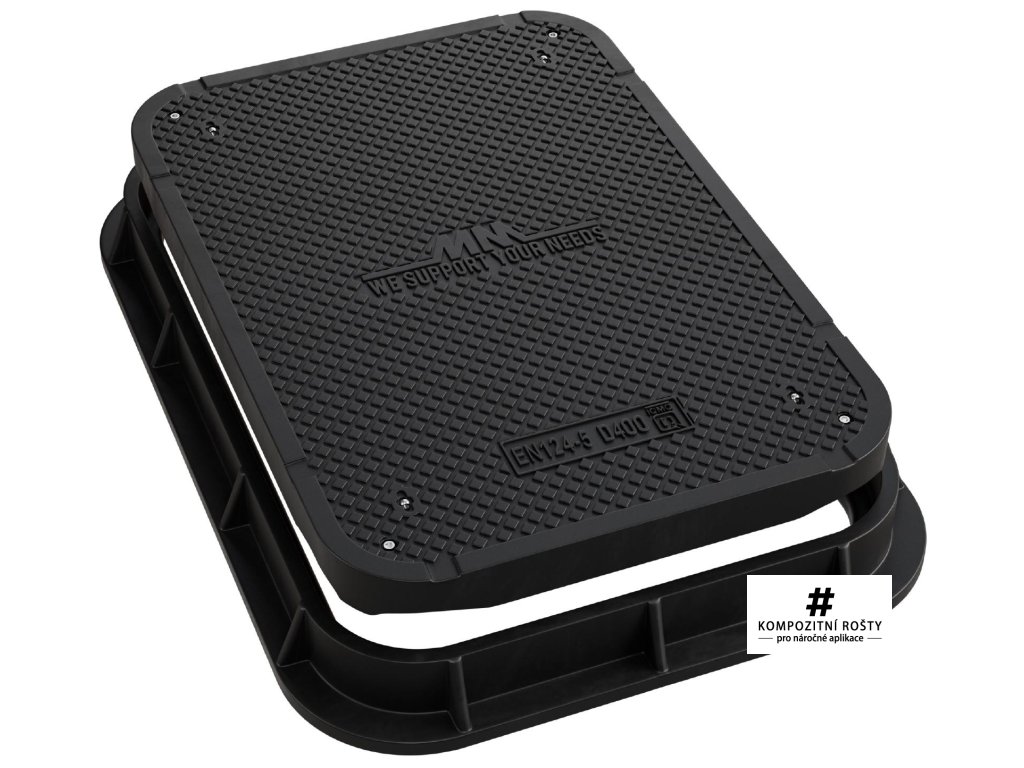

Kompozitní poklop JS 902x602 mm třída zatížení D400

Tvar kompozitního poklopu:
čtvercový

Rozměr kompozitního víka:
D - 958x658 mm, h - výška víka 60 mm

Rozměr kompozitního rámu:
C/O - světlost rámu JS - 902x602 mm
F - venkovní rozměr  - 1072x772 mm

Celková výška kompozitního poklopu s rámem:
H - 100 mm

Třída zatížení kompozitního poklopu:
D400 (40t)

Dopravní komunikace (okresní a státní silnice) - parkoviště pro všechny typy vozidel (mezní zatížení >400 kN)

Hmotnost kompozitního víka:
60,9 mm

Hmotnost kompozitního rámu:
26 mm

Celková hmotnost kompozitního poklopu s rámem:
86,9kg

U kompozitního poklopu je NORMA:
ČSN EN 124-5:2015

Výrobní technologie kompozitního poklopu:
SMC kompresní vstřikování s prepregy

Povrchová úprava kompozitního poklopu:
rám 14x14 s úpravou T01

Barva kompozitního poklopu i rámu:
černá RAL 9011

Uzamykatelný kompozitní poklop:
4x šrouby TCE

Zvedání kompozitního poklopu:
1x šroub s okem, 1x podložka, 1x šestihranná matice

Manipulace s kompozitním poklopem:

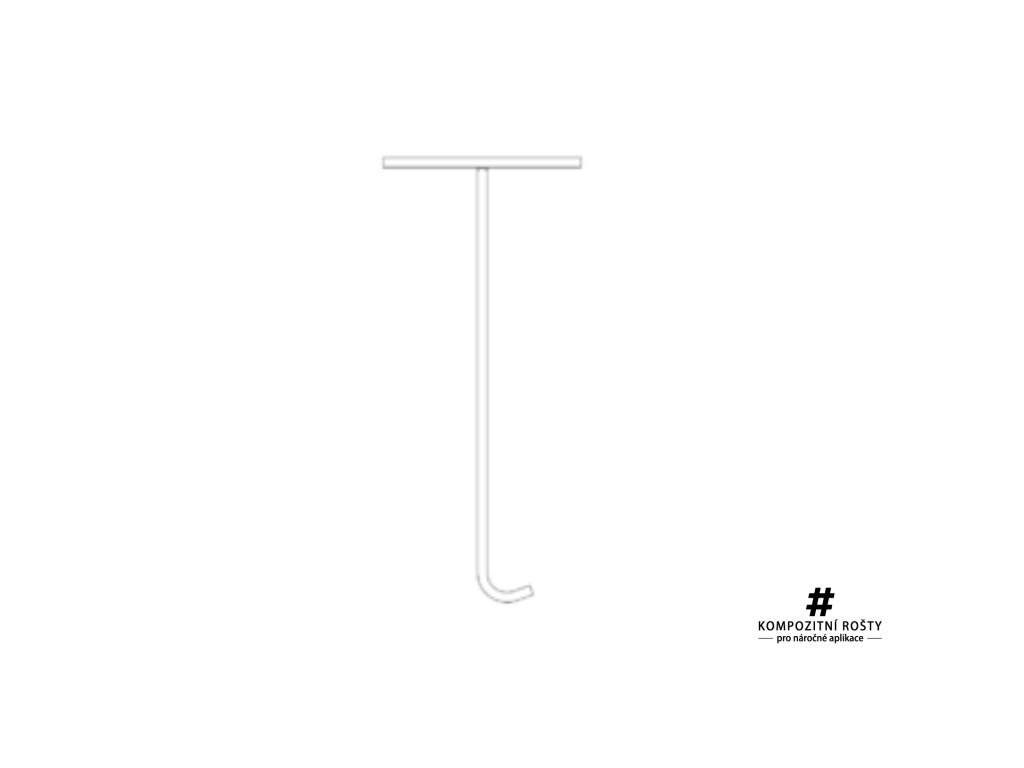

zvedá se za pomocí klíče typ 2

Kompozitní poklop slouží pro uzavírání a vyklenutí dopravních ploch používaných chodci a vozidly.

Dopravní komunikace (okresní a státní silnice) - parkoviště pro všechny typy vozidel (mezní zatížení >400 kN)

Konstrukční zásady, typové zkoušky, značení, kontrola kvality dle normy UNI EN 124-5:2015 – certifikát č. P187 vydaný ICMQ.

Referenční norma (EN 124-5), identifikace výrobce a značka kvality vydaná mezinárodně uznávaným certifikačním orgánem; označení udávající třídu odolnosti.

Výrobní proces a materiál u kompozitních poklopů:
v souladu s požadavky normy EN 124-5:2015 je výrobní proces poklopů šachet třídy C2 („Kompozitní materiály C2“, bod 4.2 Typ kompozitních materiálů).
Jedná se o proces lisování v uzavřené formě za řízené teploty (SMC) s použitím termosetových pryskyřic (polyesterové pryskyřice), skleněných vláken a různých přísad.
