Kompozitní poklop JS 360x360mm třída zatížení B125

Detailní popis produktu

Kompozitní poklop JS 360x360 mm třída zatížení B125

Tvar kompozitního poklopu:
čtvercový

Rozměr kompozitního víka:
D - 400x400 mm, h - výška víka 40 mm

Rozměr kompozitního rámu:
C/O - světlost rámu JS - 360x360 mm
F - venkovní rozměr  - 515x515 mm

Celková výška kompozitního poklopu s rámem:
H - 60 mm

Třída zatížení kompozitního poklopu:
B125 (12,5t)

Tento typ kompozitního poklopu je vhodný k umístnění do chodníků - pěší zóny občas otevřené pro provoz - parkoviště a vícepodlažní garáže (mezní zatížení >125 kN)

Hmotnost kompozitního víka:
8,4 mm

Hmotnost kompozitního rámu:
7,1 mm

Celková hmotnost kompozitního poklopu s rámem:
15,5kg

U kompozitního poklopu je NORMA:
ČSN EN 124-5:2015

Výrobní technologie kompozitních poklopů:
SMC kompresní vstřikování s prepregy

Povrchová úprava kompozitního poklopu:
rám 14x14 s úpravou T01

Barva kompozitního poklopu i rámu:
černá RAL 9011

Manipulace s kompozitním poklopem:

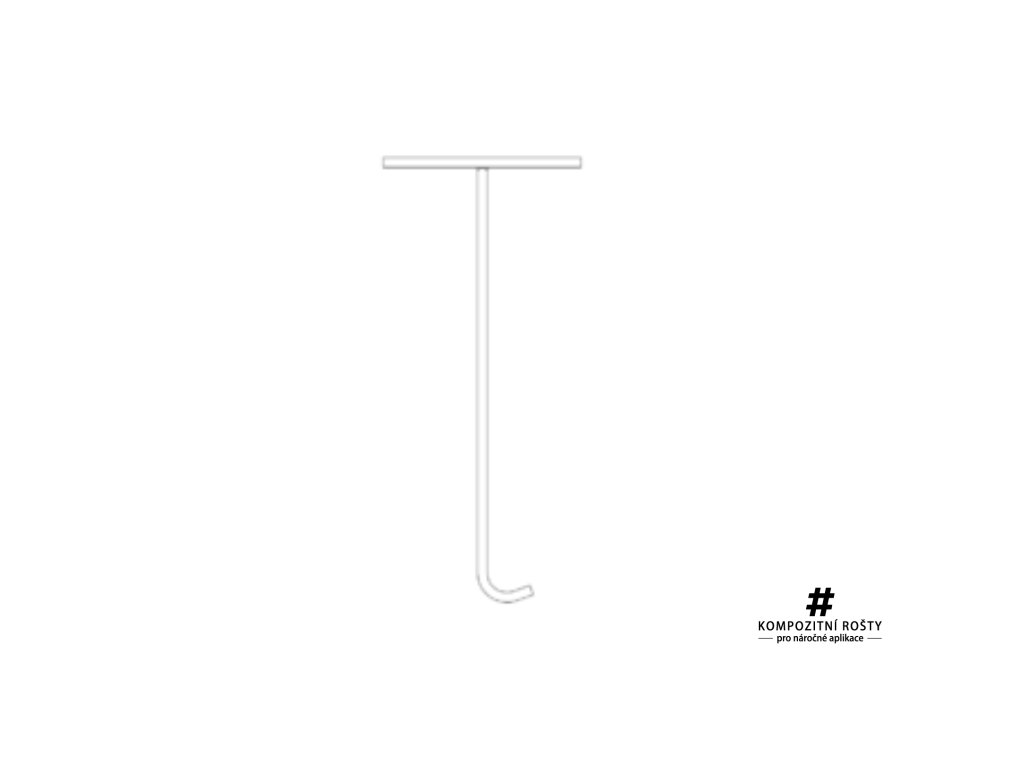

zvedá se za pomocí klíče typ 2

Zvedání kompozitního poklopu:
1x šroub s okem, 1x podložka, 1x šestihranná matice

Kompozitní poklop slouží pro uzavírání a vyklenutí dopravních ploch používaných chodci a vozidly.

Konstrukční zásady, typové zkoušky, značení, kontrola kvality dle normy UNI EN 124-5:2015 – certifikát č. P187 vydaný ICMQ.

Referenční norma (EN 124-5), identifikace výrobce a značka kvality vydaná mezinárodně uznávaným certifikačním orgánem; označení udávající třídu odolnosti.

Výrobní proces a materiál u kompozitního poklopu:
v souladu s požadavky normy EN 124-5:2015 je výrobní proces poklopů šachet třídy C2 („Kompozitní materiály C2“, bod 4.2 Typ kompozitních materiálů). Jedná se o proces lisování v uzavřené formě za řízené teploty (SMC) s použitím termosetových pryskyřic (polyesterové pryskyřice), skleněných vláken a různých přísad.
