Kompozitní poklop JS 600x600mm třída zatížení D400

Detailní popis produktu

Kompozitní poklop JS 600x600 mm třída zatížení D400

Tvar kompozitního poklopu:
čtvercový

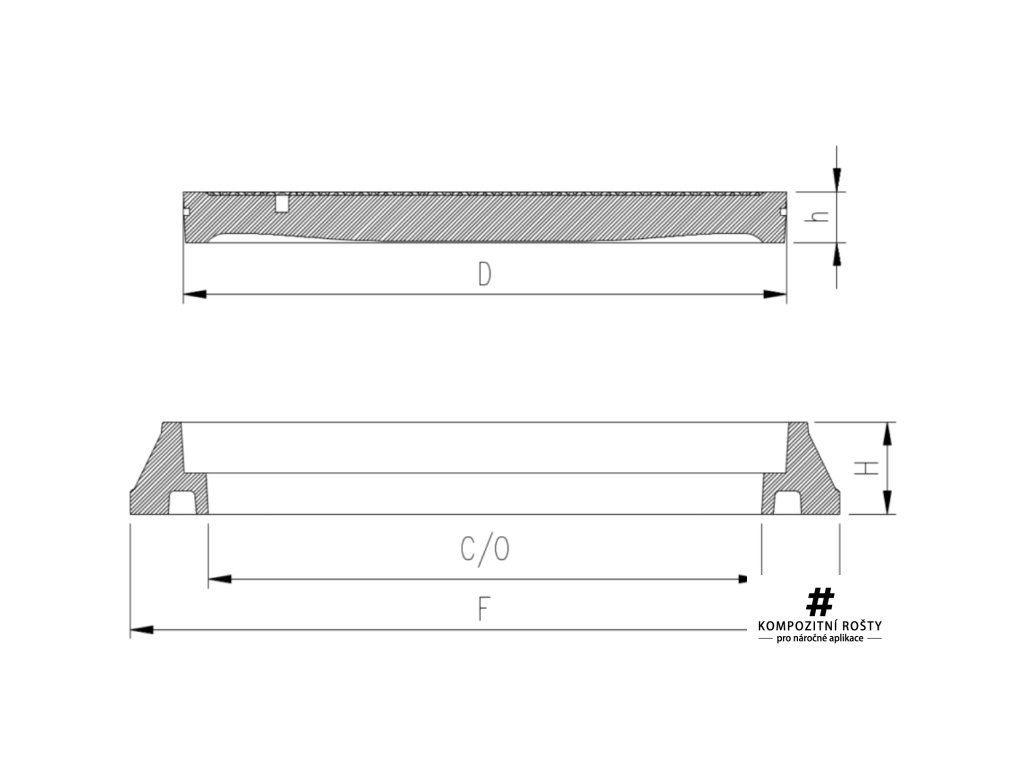

Rozměr kompozitního víka:
D - 655x655 mm, h - výška víka 58 mm

Rozměr kompozitního rámu:
C/O - světlost rámu JS - 600x600 mm
F - venkovní rozměr  - 770x770 mm

Celková výška kompozitního poklopu s rámem:
H - 100 mm

Třída zatížení kompozitního poklopu:
D400 (40t)

Tento typ kompozitního poklopu je vhodný k umístnění do dopravní komunikace (okresní a státní silnice) - parkoviště pro všechny typy vozidel (mezní zatížení >400 kN)

Hmotnost kompozitního víka:
48,2 kg

Hmotnost kompozitního rámu:
21,5 kg

Celková hmotnost kompozitního poklopu s rámem:
69,7 kg

U kompozitního poklopu je NORMA:
ČSN EN 124-5:2015

Výrobní technologie kompozitních poklopů:
SMC kompresní vstřikování s prepregy

Povrchová úprava kompozitního poklopu:
rám 14x14 s úpravou T01

Barva kompozitního poklopu i rámu:
černá RAL 9011

Uzamykatelný kompozitní poklop:
4x šrouby TCE

Zvedání kompozitního poklopu:
2x šroub s okem, 2x podložka, 2x šestihranná matice

Manipulace s kompozitním poklopem:

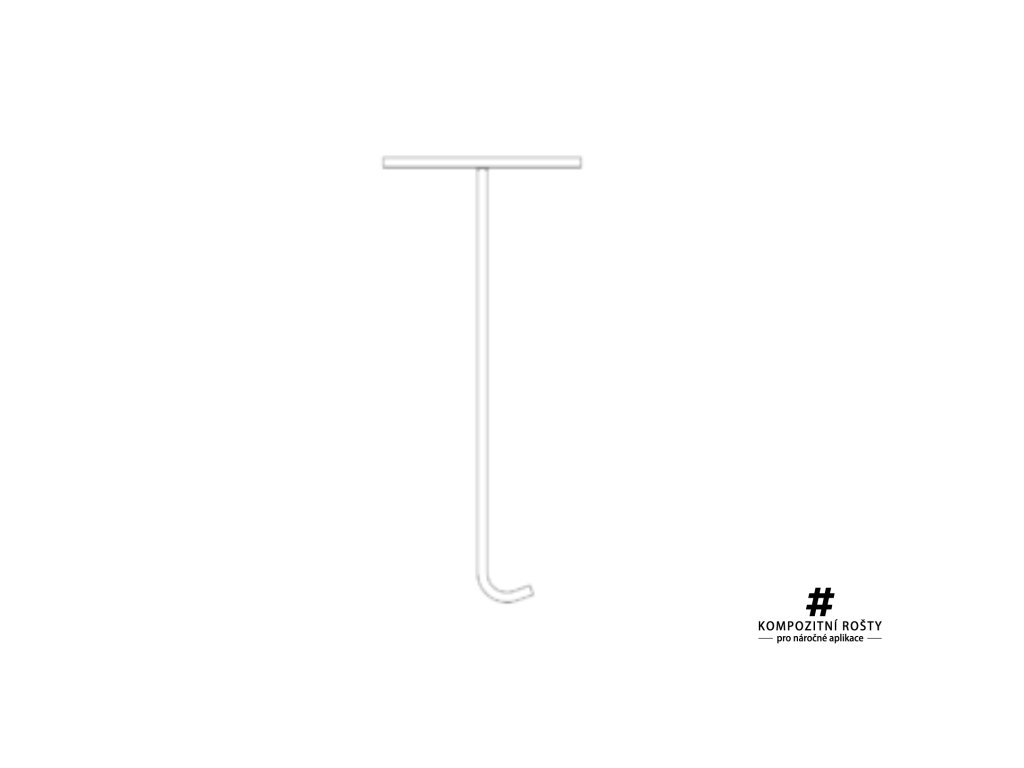

zvedá se za pomocí klíče typ 2

Kompozitní poklop slouží pro uzavírání a vyklenutí dopravních ploch používaných chodci a vozidly.

Konstrukční zásady, typové zkoušky, značení, kontrola kvality dle normy UNI EN 124-5:2015 – certifikát č. P187 vydaný ICMQ.

Referenční norma (EN 124-5), identifikace výrobce a značka kvality vydaná mezinárodně uznávaným certifikačním orgánem; označení udávající třídu odolnosti.

Výrobní proces a materiál u kompozitních poklopů:
v souladu s požadavky normy EN 124-5:2015 je výrobní proces poklopů šachet třídy C2 („Kompozitní materiály C2“, bod 4.2 Typ kompozitních materiálů). Jedná se o proces lisování v uzavřené formě za řízené teploty (SMC) s použitím termosetových pryskyřic (polyesterové pryskyřice), skleněných vláken a různých přísad.
